Systemy szynowe 230 V jednoobwodowe

Spis treści

• Czym są systemy szynowe 230 V jednoobwodowe
• Jak działa jeden obwód w oświetleniu szynowym
• Gdzie sprawdzi się jednoobwodowy system szynowy
• Jakie elementy tworzą kompletny system szynowy
• Jak zaplanować długość i układ szynoprzewodów
• Jak dobrać reflektory i lampy do szyny jednofazowej
• Czy elementy różnych systemów szynowych są kompatybilne
• System jednoobwodowy czy trzyobwodowy
• System szynowy 230 V czy oświetlenie magnetyczne
• Jak dobrać moc, barwę i kąt świecenia
• Montaż natynkowy, podtynkowy czy wiszący
• Jak dopasować kolor systemu szynowego do wnętrza
• Najczęstsze błędy przy wyborze systemu szynowego
• FAQ – pytania i odpowiedzi

Czym są systemy szynowe 230 V jednoobwodowe

System szynowy 230 V jednoobwodowy składa się z szynoprzewodu zasilanego napięciem sieciowym oraz dopasowanych opraw montowanych za pomocą adapterów. Reflektory można rozmieszczać w wybranych miejscach, przesuwać po szynie i obracać, dlatego układ światła łatwo dostosować do zmiany ustawienia mebli, stołu, wyspy kuchennej albo ekspozycji. Rozwiązanie sprawdza się zarówno jako oświetlenie główne, jak i jako światło kierunkowe podkreślające konkretne strefy.

Określenia „jednoobwodowy” i „jednofazowy” są w tej kategorii używane do opisania prostego układu, w którym wszystkie oprawy podłączone do danego obwodu są standardowo sterowane razem. Szyna pracująca przy 230 V zwykle nie wymaga centralnego zasilacza obniżającego napięcie, jednak oprawy LED mogą mieć własne układy zasilające. Zawsze należy sprawdzić dokumentację konkretnego systemu i kompatybilność wszystkich elementów.

Jak działa jeden obwód w oświetleniu szynowym

W systemie jednoobwodowym wszystkie oprawy zamontowane na tej samej zasilanej sekcji otrzymują napięcie jednocześnie. Najczęściej oznacza to wspólne włączanie i wyłączanie całej grupy jednym łącznikiem ściennym. Takie rozwiązanie jest proste w planowaniu i wygodne tam, gdzie nie ma potrzeby niezależnego sterowania kilkoma grupami reflektorów.

Jeżeli wnętrze ma wymagać osobnego uruchamiania światła nad stołem, przy zabudowie kuchennej i w części wypoczynkowej, trzeba przewidzieć oddzielne obwody instalacji albo wybrać system zapewniający bardziej rozbudowane sterowanie. Możliwość ściemniania zależy od opraw, źródeł światła, osprzętu sterującego i ich wzajemnej zgodności, dlatego nie należy zakładać jej wyłącznie na podstawie typu szyny.

Gdzie sprawdzi się jednoobwodowy system szynowy

Jednoobwodowe oświetlenie szynowe dobrze sprawdza się w salonie, kuchni, jadalni, korytarzu, garderobie, domowym gabinecie oraz w niewielkich przestrzeniach usługowych. W otwartych wnętrzach pozwala prowadzić światło wzdłuż ciągu komunikacyjnego, zabudowy meblowej lub blatu, a regulowane oprawy ułatwiają doświetlenie obrazów, półek i dekoracji.

W sklepach, salonach usługowych i małych biurach system może oświetlać ekspozycję lub stanowiska pracy, pod warunkiem właściwego doboru strumienia świetlnego, kąta świecenia i liczby opraw. W pomieszczeniach narażonych na wilgoć trzeba dodatkowo uwzględnić strefę montażu oraz stopień ochrony IP właściwy dla miejsca instalacji.

Jakie elementy tworzą kompletny system szynowy

Podstawą instalacji jest szynoprzewód, do którego dobiera się przyłącze zasilające, zaślepki końcowe oraz oprawy z odpowiednimi adapterami. W bardziej rozbudowanych układach potrzebne są także łączniki proste, narożne lub rozgałęziające. Rodzaj łącznika musi odpowiadać planowanemu kierunkowi prowadzenia szyn i konstrukcji konkretnego systemu.

Przed złożeniem zamówienia warto rozpisać cały układ od punktu zasilania do ostatniego zakończenia. Pozwala to uniknąć sytuacji, w której zestaw zawiera szyny i lampy, ale brakuje zasilania, właściwego łącznika albo zaślepki. Należy też sprawdzić dopuszczalne obciążenie szyny i maksymalną liczbę opraw zgodnie z instrukcją producenta, ponieważ limity mogą różnić się między seriami.

Jak zaplanować długość i układ szynoprzewodów

Długość szyny powinna wynikać z rozmieszczenia stref, które mają zostać oświetlone, a nie wyłącznie z wymiaru pomieszczenia. W kuchni szynę można poprowadzić równolegle do blatu lub wyspy, w salonie nad strefą wypoczynkową i ekspozycyjną, a w korytarzu wzdłuż osi komunikacyjnej. Reflektory należy rozmieścić tak, aby światło docierało do powierzchni użytkowych bez tworzenia przypadkowych cieni i olśnienia.

Układ prosty jest najłatwiejszy do wykonania, natomiast konfiguracje w kształcie litery L, U lub T wymagają właściwych łączników i wcześniejszego ustalenia strony zasilania. Nie każdą szynę można dowolnie skracać, dlatego cięcie powinno być wykonane tylko wtedy, gdy dopuszcza je producent. Po skróceniu trzeba prawidłowo zabezpieczyć zakończenie i zachować ciągłość połączeń elektrycznych.

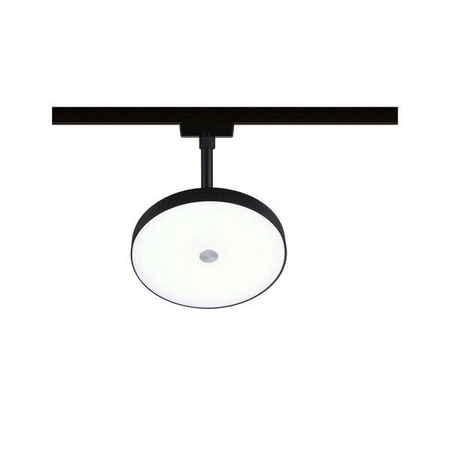

Jak dobrać reflektory i lampy do szyny jednofazowej

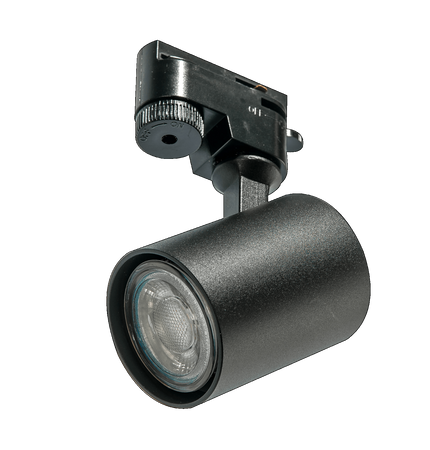

Najważniejszym kryterium jest zgodność adaptera oprawy z profilem oraz układem styków szynoprzewodu. Sam podobny wygląd elementów nie potwierdza kompatybilności. Najbezpieczniej kompletować szynę, łączniki i oprawy w ramach jednego wskazanego systemu albo korzystać z jednoznacznej informacji producenta o zgodności.

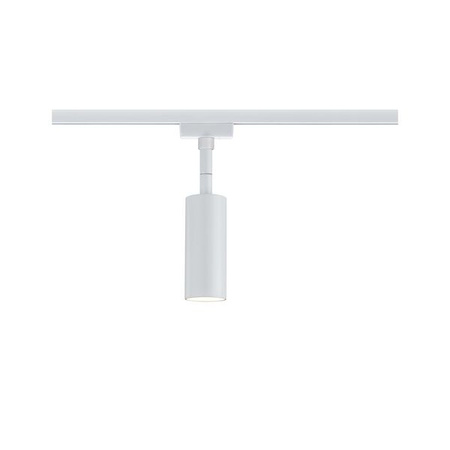

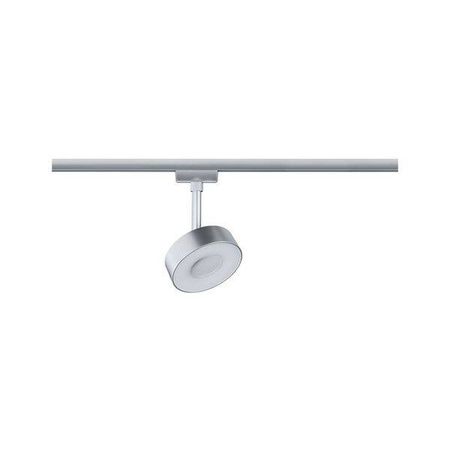

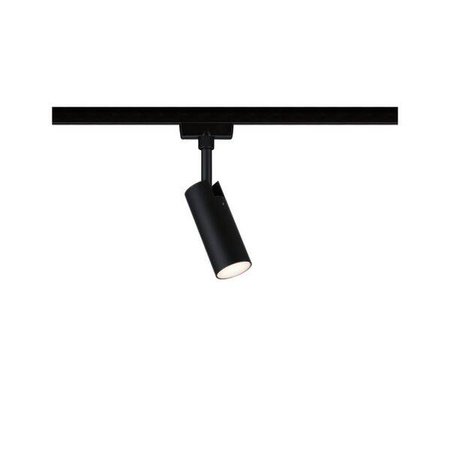

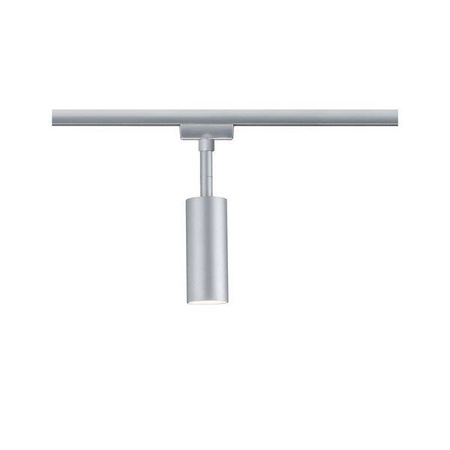

Do światła akcentowego warto wybierać oprawy o węższym kącie świecenia, natomiast do oświetlenia ogólnego przydatne są modele rozpraszające światło szerzej. Regulowane reflektory kierunkowe pozwalają zmienić kierunek strumienia po montażu, co ułatwia dopasowanie instalacji do stołu, obrazu, regału lub blatu roboczego. Przy oprawach ze zintegrowanym LED należy zwrócić uwagę również na trwałość modułu i możliwość jego serwisowania.

Czy elementy różnych systemów szynowych są kompatybilne

Elementy różnych producentów nie zawsze można bezpiecznie łączyć, nawet gdy są opisane jako jednofazowe i pracują przy napięciu 230 V. Różnice mogą dotyczyć wymiarów profilu, położenia przewodników, konstrukcji adaptera, sposobu blokowania oprawy i układu łączników. Niedopasowany element może nie wejść do szyny, działać niestabilnie albo powodować niewłaściwy styk.

Przed zakupem należy porównać oznaczenie systemu, kartę produktu i zalecenia producenta. W razie rozbudowy istniejącej instalacji warto ustalić serię szynoprzewodu na podstawie etykiety lub dokumentacji, a nie wyłącznie koloru i szerokości profilu. Zasada zgodności dotyczy zarówno reflektorów, jak i przyłączy zasilających, łączników oraz elementów końcowych.

System jednoobwodowy czy trzyobwodowy

System jednoobwodowy jest dobrym wyborem, gdy wszystkie oprawy mają pracować jako jedna grupa. Ma prostszą budowę, zwykle wystarcza do mieszkań, małych biur i niewielkich lokali, a jego zaplanowanie nie wymaga dzielenia reflektorów na niezależnie sterowane sekcje. Ograniczeniem jest brak swobodnego wyboru grupy lamp w ramach jednej szyny bez dodatkowych rozwiązań instalacyjnych.

System trzyobwodowy lepiej odpowiada potrzebom rozbudowanych ekspozycji i dużych wnętrz, w których część opraw ma być włączana niezależnie od pozostałych. Decyzję warto podjąć przed zakupem, ponieważ szyny, adaptery i akcesoria obu rozwiązań nie powinny być traktowane jako zamienne. W domu prostota systemu jednoobwodowego często jest zaletą, o ile wspólne sterowanie odpowiada planowanemu sposobowi użytkowania.

System szynowy 230 V czy oświetlenie magnetyczne

Klasyczny system szynowy 230 V zasila kompatybilne oprawy napięciem sieciowym i wykorzystuje mechaniczne adaptery ze stykami. Systemy magnetyczne najczęściej pracują przy obniżonym napięciu, wymagają odpowiednio dobranego zasilacza i mocują moduły za pomocą mechanizmu magnetycznego. Różnią się więc konstrukcją, osprzętem i sposobem kompletowania.

Rozwiązanie 230 V jest praktyczne, gdy liczy się prosty układ z regulowanymi reflektorami i wspólnym sterowaniem. System magnetyczny może lepiej pasować do minimalistycznych aranżacji oraz kompozycji z różnymi typami modułów liniowych i punktowych. Przykładem odrębnej technologii jest system magnetyczny Maxlight; jego elementów nie należy mieszać z akcesoriami przeznaczonymi do klasycznych szyn jednofazowych.

Jak dobrać moc, barwę i kąt świecenia

Liczbę opraw należy dobierać do wielkości pomieszczenia, wysokości montażu, kolorystyki wnętrza i funkcji poszczególnych stref. Sama moc w watach nie opisuje ilości światła, dlatego ważniejszy jest strumień świetlny podawany w lumenach. Przy planowaniu należy uwzględnić również rozstaw reflektorów i to, czy system ma pełnić funkcję oświetlenia głównego, zadaniowego czy dekoracyjnego.

Barwa ciepła sprzyja wypoczynkowi i buduje przytulny charakter salonu, barwa neutralna dobrze sprawdza się w kuchni i przestrzeniach roboczych, a chłodniejsza wymaga świadomego dopasowania do funkcji wnętrza. Wąski kąt świecenia podkreśla pojedynczy obiekt, natomiast szeroki równomierniej oświetla większą powierzchnię. Przy ekspozycji kolorów, dzieł sztuki i produktów warto zwrócić uwagę na wysoki współczynnik oddawania barw CRI.

Montaż natynkowy, podtynkowy czy wiszący

Szyna natynkowa jest mocowana bezpośrednio do sufitu i pozostaje widocznym elementem aranżacji. To najprostszy wariant przy modernizacji istniejącego wnętrza, ponieważ nie wymaga wykonania specjalnej wnęki. Oświetlenie szynowe podtynkowe daje bardziej zintegrowany efekt, ale wymaga odpowiedniego przygotowania sufitu i dokładnego zaplanowania profilu przed pracami wykończeniowymi.

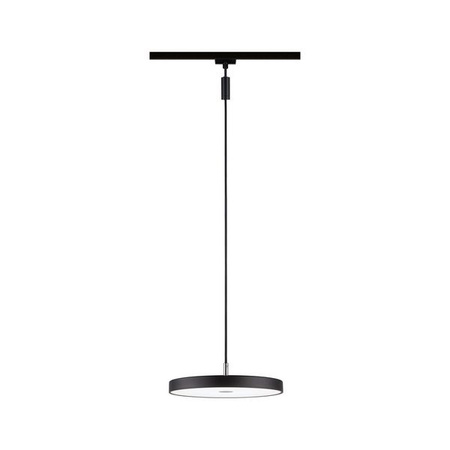

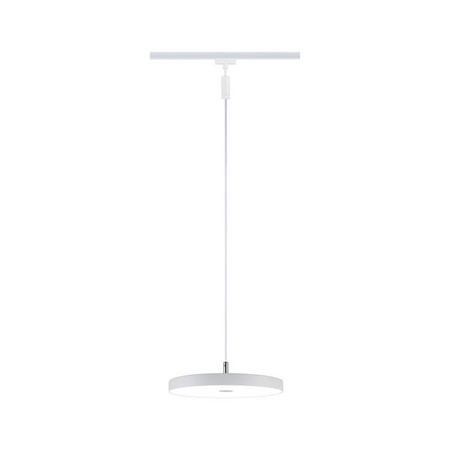

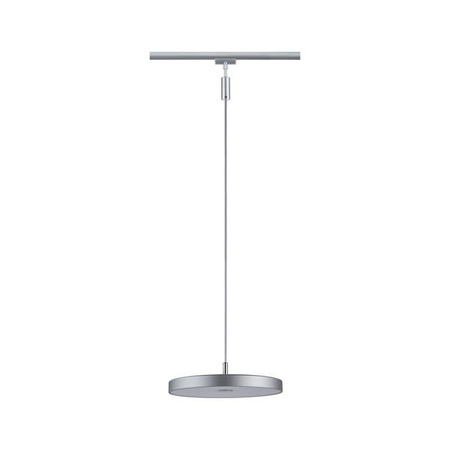

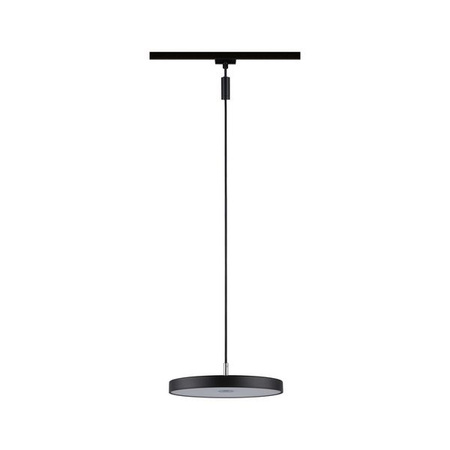

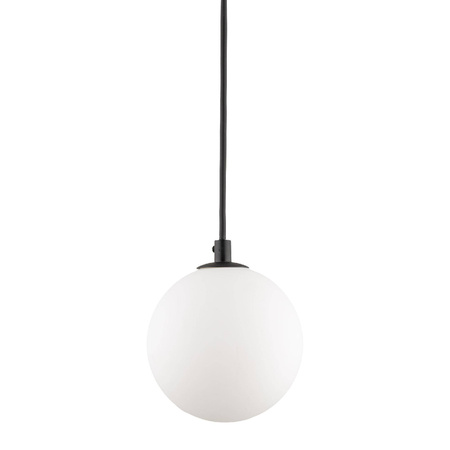

Przy wysokich pomieszczeniach lub wtedy, gdy światło ma zostać obniżone nad stołem, wyspą albo ekspozycją, można rozważyć oświetlenie szynowe wiszące. Niezależnie od sposobu montażu podłączenie instalacji 230 V powinno być wykonane przy odłączonym zasilaniu, zgodnie z instrukcją systemu i przez osobę posiadającą odpowiednie kwalifikacje.

Jak dopasować kolor systemu szynowego do wnętrza

Kolor szyny i opraw wpływa na to, czy instalacja staje się wyrazistym elementem aranżacji, czy wizualnie stapia się z sufitem. Oświetlenie szynowe czarne dobrze podkreśla wnętrza loftowe, nowoczesne i kontrastowe. Z kolei oświetlenie szynowe białe jest dyskretniejsze na jasnym suficie i pozwala skupić uwagę na samym efekcie świetlnym.

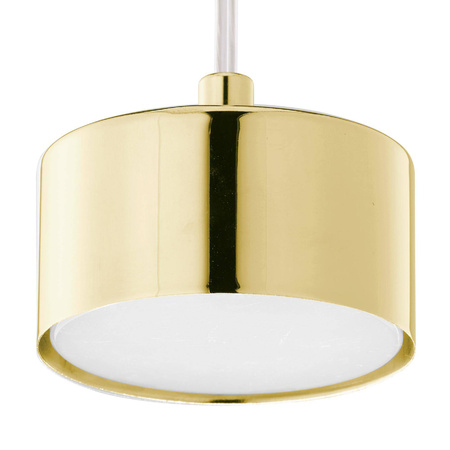

W aranżacjach eleganckich, modern classic lub glamour ciekawym akcentem może być oświetlenie szynowe złote. Przy wyborze warto zachować spójność z oprawami, uchwytami meblowymi, detalami drzwi i pozostałym osprzętem. Należy także sprawdzić, czy wszystkie potrzebne łączniki, zaślepki i adaptery są dostępne w tym samym wykończeniu.

Najczęstsze błędy przy wyborze systemu szynowego

Najczęstszy błąd to kompletowanie elementów wyłącznie na podstawie podobnego wyglądu. Szyna, adaptery, zasilanie i łączniki muszą należeć do zgodnego systemu. Problemy powodują również pominięcie strony zasilania, wybór niewłaściwego łącznika narożnego, brak zaślepek, zbyt mała liczba punktów świetlnych oraz nieuwzględnienie dopuszczalnego obciążenia instalacji.

Warto unikać także przypadkowego rozmieszczenia reflektorów. Oprawy skierowane prosto w oczy mogą powodować olśnienie, a zbyt wąskie kąty świecenia pozostawiają ciemne pola między strefami. Dobrze zaprojektowany system jednoobwodowy 230 V łączy właściwą konfigurację szyn, zgodne akcesoria i parametry światła dopasowane do konkretnych zadań, dzięki czemu instalacja pozostaje funkcjonalna także po zmianie aranżacji wnętrza.
