Czym są moduły dotykowe i jak działają

Moduł dotykowy jest elektronicznym elementem odpowiedzialnym za sterowanie oświetleniem, roletą, dzwonkiem albo innym obwodem zgodnym z przeznaczeniem danego wkładu. Po zamontowaniu za właściwym panelem reaguje na dotknięcie pola sterującego i przekazuje polecenie do podłączonego urządzenia. Sam moduł nie jest więc kompletnym włącznikiem widocznym na ścianie, lecz jego częścią roboczą.

Poszczególne modele różnią się liczbą obsługiwanych obwodów, sposobem działania, wymaganiami instalacyjnymi oraz dodatkowymi funkcjami. Przed zakupem należy porównać oznaczenia konkretnego produktu, schemat podłączenia, dopuszczalne obciążenie i rodzaj źródeł światła, z którymi moduł może współpracować.

Moduł dotykowy, panel i ramka czym się różnią

Moduł odpowiada za funkcję elektryczną, panel tworzy powierzchnię obsługi, a ramka porządkuje i wykańcza całą kompozycję na ścianie. W zależności od systemu panel i ramka mogą być osobnymi elementami albo częścią jednej dopasowanej konfiguracji. Wygląd frontu nie określa automatycznie funkcji mechanizmu znajdującego się pod nim.

Przy kompletowaniu zestawu trzeba zachować zgodność liczby pól dotykowych, układu otworów, liczby puszek oraz serii osprzętu. Dla prostych konfiguracji pomocne są pojedyncze panele i ramki, natomiast bardziej rozbudowane układy mogą wymagać elementów wielokrotnych.

Jak wybrać moduł dotykowy do instalacji

Dobór warto rozpocząć od określenia, czym moduł ma sterować i w ilu miejscach użytkownik chce obsługiwać dany obwód. Innego mechanizmu wymaga standardowe włączanie jednej lampy, innego sterowanie dwoma niezależnymi obwodami, a jeszcze innego układ schodowy, roleta, dzwonek lub automatyka budynkowa.

Następnie należy sprawdzić dostępne przewody w puszce, napięcie pracy, dopuszczalną moc obciążenia, rodzaj odbiornika i wymiary montażowe. Nie należy dobierać wkładu wyłącznie na podstawie nazwy lub wyglądu panelu. Najważniejsza jest zgodność funkcjonalna i elektryczna potwierdzona w dokumentacji danego modelu.

Moduł pojedynczy czy podwójny

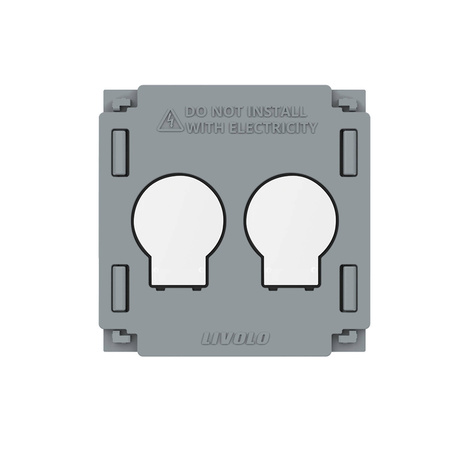

Moduł pojedynczy obsługuje jedno pole sterujące i zwykle jeden obwód, dlatego sprawdza się tam, gdzie użytkownik chce włączać pojedynczą strefę światła. Moduł podwójny pozwala sterować dwoma niezależnymi obwodami z jednego miejsca, na przykład oświetleniem głównym i dekoracyjnym.

Liczba kanałów modułu musi odpowiadać zarówno instalacji, jak i układowi frontu. Przy bardziej rozbudowanej kompozycji warto uwzględnić podwójne panele i ramki, ale ostateczny dobór należy zawsze oprzeć na kompatybilności konkretnej serii oraz liczbie puszek.

Rodzaje modułów dotykowych i ich zastosowanie

Podstawowe moduły służą do załączania i wyłączania obwodu. Modele impulsowe wysyłają krótki sygnał i mogą współpracować z odpowiednio zaprojektowanym układem sterowania, dlatego w takich zastosowaniach wybiera się włączniki dzwonkowe impulsowe. Osobną grupę stanowią moduły przeznaczone do instalacji o innym napięciu, które można porównać w kategorii włączniki niskonapięciowe.

W automatyce i układach wymagających niezależnego styku stosuje się rozwiązania specjalistyczne, takie jak włączniki z separowanymi stykami. Każdy z tych mechanizmów ma inne przeznaczenie, dlatego nie powinien być traktowany jako zamiennik zwykłego modułu bez wcześniejszego sprawdzenia schematu instalacji.

Moduły schodowe i krzyżowe do sterowania z kilku miejsc

Układ schodowy umożliwia obsługę jednego obwodu z dwóch punktów, na przykład na dole i na górze schodów albo przy dwóch wejściach do pomieszczenia. Rozbudowanie sterowania o kolejne punkty wymaga rozwiązania zgodnego z funkcją krzyżową oraz właściwego połączenia elementów systemu.

Do takich instalacji należy wybierać dedykowane włączniki dotykowe schodowo krzyżowe. Zwykły moduł pojedynczy nie zastąpi mechanizmu przeznaczonego do wielopunktowego sterowania, nawet gdy z zewnątrz oba produkty wyglądają podobnie.

Moduły dotykowe WiFi i inteligentne sterowanie

Moduł z łącznością WiFi może rozszerzyć sterowanie o obsługę zdalną, harmonogramy lub scenariusze, zależnie od funkcji konkretnego urządzenia i zgodnej aplikacji. Przed wyborem trzeba sprawdzić sposób parowania, wymagania dotyczące sieci, dostępność przewodu neutralnego oraz zgodność z pozostałymi elementami systemu.

Rozwiązania sieciowe warto porównywać w obrębie kategorii Livolo WiFi. Sam napis WiFi nie oznacza jednak, że każdy moduł będzie współpracował z dowolną bramką, aplikacją lub systemem inteligentnego domu, dlatego kluczowa jest specyfikacja danego modelu.

Moduły roletowe i żaluzjowe

Moduł roletowy jest przeznaczony do sterowania napędem w dwóch kierunkach, czyli do podnoszenia i opuszczania rolety albo żaluzji. Jego logika działania różni się od klasycznego włącznika światła, ponieważ układ musi kontrolować dwa kierunki pracy i zapobiegać ich jednoczesnemu uruchomieniu.

Do napędów należy dobierać dedykowane włączniki roletowe żaluzjowe, uwzględniając typ silnika, sposób sterowania i schemat podłączenia. Modułu oświetleniowego nie należy stosować zamiennie w instalacji roletowej.

Przewód neutralny N a dobór modułu dotykowego

Część elektronicznych modułów wymaga doprowadzenia przewodu neutralnego N, ponieważ ich układ sterujący potrzebuje stałego zasilania. Inne modele mogą pracować w odmiennym układzie, dlatego obecności lub braku przewodu N nie wolno zakładać na podstawie wyglądu produktu.

Przed zakupem należy sprawdzić przewody znajdujące się w puszce i porównać je ze schematem producenta. W starszych instalacjach przewodu neutralnego może nie być przy włączniku, co może ograniczyć wybór modułu albo wymagać modyfikacji instalacji przez elektryka.

Jak dobrać moduł dotykowy do oświetlenia LED

Przy źródłach LED istotne są nie tylko waty podane na opakowaniu lampy, lecz także minimalne i maksymalne obciążenie modułu, charakter zasilacza oraz prąd rozruchowy. Niedopasowanie tych parametrów może powodować migotanie, niestabilne załączanie albo delikatne świecenie lampy po wyłączeniu.

Jeżeli potrzebna jest regulacja jasności, zwykły moduł włączający nie wystarczy. Należy dobrać kompatybilne źródło światła i odpowiednie ściemniacze Livolo, zwracając uwagę na typ obsługiwanego obciążenia oraz zakres regulacji.

Montaż modułu dotykowego w puszce instalacyjnej

Przed montażem trzeba odłączyć zasilanie, zweryfikować układ przewodów, głębokość puszki i sposób mocowania mechanizmu. Przewody powinny być ułożone tak, aby nie były nadmiernie zagięte ani dociskane przez moduł, a front musi zostać zamontowany zgodnie z wymaganiami wybranej serii.

Prace przy instalacji sieciowej powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami. Pozostałe elementy potrzebne do spójnego wykończenia instalacji można dobrać w kategorii włączniki i osprzęt, pamiętając o zgodności mechanizmu, puszki, panelu i ramki.

Najczęstsze błędy przy wyborze modułów dotykowych

Najczęstszym błędem jest zakup modułu na podstawie wyglądu panelu bez sprawdzenia funkcji mechanizmu. Problemy powoduje również pomylenie modelu podstawowego ze schodowym, impulsowym lub roletowym, nieuwzględnienie przewodu neutralnego oraz niedopasowanie modułu do obciążenia LED.

Przed zamówieniem warto przygotować informacje o liczbie obwodów, rodzaju odbiornika, sposobie sterowania, liczbie punktów obsługi i przewodach dostępnych w puszce. Taka weryfikacja ogranicza ryzyko zakupu niekompatybilnych elementów i ułatwia zbudowanie bezpiecznego, funkcjonalnego zestawu.
