Oprawy do systemów szynowych trójobwodowych

Spis treści

• Czym są oprawy do systemu szynowego 230V trójobwodowego 3F
• Co oznacza 3F i trójobwodowy w oświetleniu szynowym
• Jak sprawdzić kompatybilność oprawy z szynoprzewodem 3F
• Czym różnią się oprawy szynowe 1F i 3F
• Oprawy GU10 czy modele ze zintegrowanym LED
• Jak dobrać moc i strumień świetlny opraw szynowych
• Jaki kąt świecenia wybrać do oprawy 3F
• Jak dobrać barwę światła i współczynnik CRI
• Ile opraw zamontować na szynie i jak je rozmieścić
• Jak podzielić oprawy na trzy niezależne obwody
• Oprawy szynowe 3F do domu
• Oprawy szynowe 3F do sklepów i lokali usługowych
• Jak dopasować kolor i formę opraw do aranżacji
• Najczęstsze błędy przy wyborze opraw do systemu 3F
• FAQ – pytania i odpowiedzi

Czym są oprawy do systemu szynowego 230V trójobwodowego 3F

Oprawy do systemu szynowego 230V trójobwodowego 3F to lampy wyposażone w adapter, który zapewnia mechaniczne osadzenie w szynoprzewodzie oraz połączenie elektryczne. W zależności od konstrukcji mogą to być regulowane reflektory, oprawy liniowe, modele o szerokim rozsyle światła albo lampy zwieszane. Ich największą zaletą jest możliwość zmiany położenia i kierunku świecenia bez przebudowy całej instalacji oświetleniowej.

Kategoria jest przeznaczona dla osób, które mają już zgodny szynoprzewód 3F lub projektują kompletny system. Sama oprawa nie zastępuje szyny, zasilania, łączników ani elementów montażowych. Wszystkie części powinny należeć do kompatybilnego systemu, a sposób podłączenia instalacji 230V musi odpowiadać dokumentacji producenta.

Co oznacza 3F i trójobwodowy w oświetleniu szynowym

Oznaczenie 3F w tej kategorii informuje, że oprawa jest przeznaczona do szynoprzewodu umożliwiającego wybór jednego z trzech obwodów. Dzięki temu lampy zamontowane na tej samej szynie można podzielić na grupy, na przykład światło ogólne, oświetlenie blatu oraz światło akcentujące. W adapterze oprawy znajduje się selektor obwodu, jeżeli takie rozwiązanie przewiduje dany system.

Nazwy „trójfazowy” i „trójobwodowy” bywają stosowane zamiennie, ale nie stanowią instrukcji samodzielnego podłączenia instalacji. Sposób zasilania, zabezpieczenia i sterowania powinien określić elektryk na podstawie projektu oraz dokumentacji konkretnego szynoprzewodu. Pozwala to wykorzystać funkcjonalność trzech obwodów bez ryzyka błędnej konfiguracji.

Jak sprawdzić kompatybilność oprawy z szynoprzewodem 3F

Przed zakupem sprawdź, czy oprawa ma adapter przeznaczony do systemu 3F oraz czy producent potwierdza jego zgodność z posiadanym szynoprzewodem. Podobny kształt adaptera nie jest wystarczającym kryterium. Znaczenie mają rozmieszczenie styków, sposób blokowania, położenie przewodu ochronnego oraz standard mechaniczny całego systemu.

Najbezpieczniej porównać nazwę systemu, serię produktu i dane techniczne oprawy z informacjami podanymi przy szynie i akcesoriach. Jeżeli planujesz dyskretny montaż w suficie, osobno zweryfikuj elementy kategorii oświetlenie szynowe podtynkowe, ponieważ sposób zabudowy szyny nie zmienia wymagań dotyczących zgodności adaptera.

Czym różnią się oprawy szynowe 1F i 3F

Oprawa 1F jest przeznaczona do systemu jednoobwodowego, w którym wszystkie lampy na danym odcinku szyny są zwykle sterowane razem. Oprawa 3F współpracuje z szyną trójobwodową i może zostać przypisana do jednego z dostępnych obwodów. Ta różnica dotyczy zarówno adaptera, jak i sposobu działania całej instalacji.

Opraw 1F i 3F nie należy traktować jako zamiennych. Zakup niewłaściwej wersji może uniemożliwić prawidłowe osadzenie lampy, podłączenie styków lub wybór obwodu. Przed zamówieniem warto sprawdzić oznaczenie na szynie, adapterze dotychczasowych opraw albo w dokumentacji systemu.

Oprawy GU10 czy modele ze zintegrowanym LED

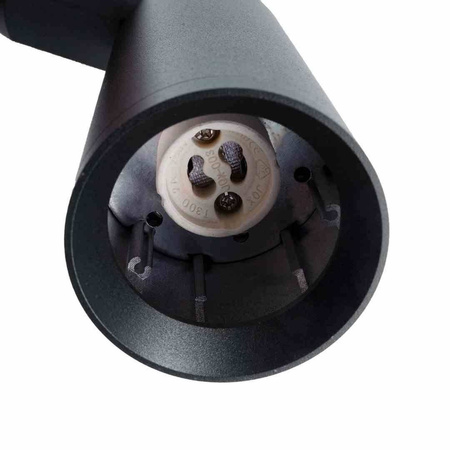

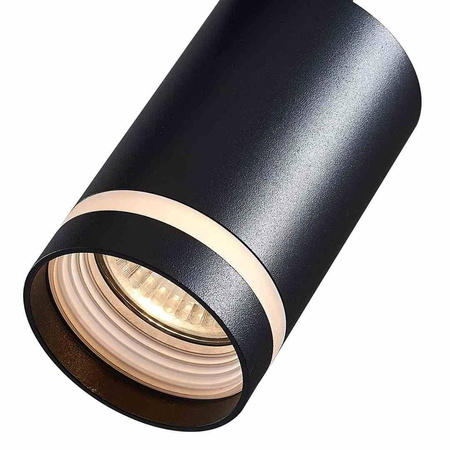

Oprawa z gniazdem GU10 pozwala samodzielnie dobrać i później wymienić źródło światła. Ułatwia zmianę barwy, mocy lub kąta świecenia bez wymiany całej lampy. Trzeba jednak uwzględnić dopuszczalną moc źródła, jego wymiary oraz ilość miejsca wewnątrz obudowy.

Model ze zintegrowanym modułem LED może oferować smuklejszą konstrukcję, wyższą skuteczność świetlną i bardziej precyzyjnie zaprojektowaną optykę. Przy porównaniu zwróć uwagę nie tylko na moc w watach, ale również na strumień świetlny, trwałość modułu, warunki gwarancji, możliwość ściemniania i dostępność zasilacza w razie serwisu.

Jak dobrać moc i strumień świetlny opraw szynowych

Moc informuje o poborze energii, natomiast jasność oprawy lepiej oceniać na podstawie strumienia świetlnego podanego w lumenach. Dwie lampy o podobnej mocy mogą świecić inaczej z powodu różnej skuteczności LED, optyki i kąta rozsyłu. Przy oświetleniu ogólnym ważna jest suma światła w pomieszczeniu, a przy akcentowaniu produktu lub obrazu również koncentracja wiązki.

Dobór powinien uwzględniać powierzchnię, wysokość montażu, kolor ścian, ilość światła dziennego i przeznaczenie strefy. Zamiast jednej bardzo mocnej oprawy często lepiej zastosować kilka słabszych punktów, które można skierować niezależnie. Pozwala to ograniczyć ostre kontrasty i łatwiej zmienić układ oświetlenia.

Jaki kąt świecenia wybrać do oprawy 3F

Wąski kąt rozsyłu tworzy skupioną plamę światła i sprawdza się przy podkreślaniu detalu, obrazu, dekoracji albo produktu na ekspozycji. Szerszy kąt lepiej oświetla ciąg komunikacyjny, blat, stół lub większą powierzchnię podłogi. W systemie szynowym można łączyć oprawy o różnych kątach, jeżeli wszystkie są kompatybilne z tą samą szyną.

Na efekt wpływa także odległość oprawy od oświetlanego obiektu. Im dalej znajduje się źródło światła, tym większa jest plama i mniejsze natężenie w jej centrum. Dlatego do wysokich pomieszczeń oraz precyzyjnego oświetlenia ekspozycji warto dobierać optykę na podstawie karty produktu, a nie wyłącznie wyglądu obudowy.

Jak dobrać barwę światła i współczynnik CRI

Ciepła barwa światła sprzyja nastrojowym aranżacjom salonu, jadalni i stref wypoczynku. Neutralna biel ułatwia wykonywanie zadań, dlatego często jest wybierana do kuchni, biur, sklepów i przestrzeni usługowych. W jednym wnętrzu najlepiej zachować spójną temperaturę barwową w oprawach należących do tej samej funkcjonalnej strefy.

Współczynnik CRI określa, jak wiernie światło oddaje kolory. Wysokie CRI jest szczególnie ważne przy ekspozycji odzieży, kosmetyków, żywności, dzieł sztuki i materiałów wykończeniowych. Warto również sprawdzić powtarzalność barwy między oprawami, ponieważ różnice mogą być widoczne na jednej ścianie lub ekspozycji.

Ile opraw zamontować na szynie i jak je rozmieścić

Liczby opraw nie należy dobierać wyłącznie do długości szyny. Ważniejsze są wymagany poziom oświetlenia, strumień pojedynczej lampy, kąt świecenia, wysokość pomieszczenia oraz miejsca, które mają zostać zaakcentowane. Projekt warto rozpocząć od podziału wnętrza na strefy, a następnie przypisać każdej z nich konkretne zadanie świetlne.

Oprawy powinny być rozmieszczone tak, aby ich wiązki uzupełniały się bez przypadkowych ciemnych pól i nadmiernego olśnienia. Przy obrazach, półkach i witrynach kierunek światła warto ustawić ukośnie, a przy blatach roboczych tak, aby użytkownik nie zasłaniał źródła własnym ciałem. Elastyczność szyny pozwala później skorygować położenie lamp.

Jak podzielić oprawy na trzy niezależne obwody

Trzy obwody pozwalają stworzyć kilka scen bez przesuwania opraw. Pierwszy może obsługiwać światło ogólne, drugi lampy skierowane na stół, ladę lub blat, a trzeci oprawy akcentujące dekoracje i ekspozycję. W sklepie podobny podział może rozdzielać witrynę, alejki oraz ściany z produktami.

Przypisanie oprawy odbywa się przez ustawienie selektora w adapterze zgodnie z instrukcją danego systemu. Sama obecność trzech obwodów nie oznacza automatycznie możliwości ściemniania ani sterowania DALI. Takie funkcje wymagają odpowiednich opraw, zasilaczy, szyny, osprzętu i urządzeń sterujących przewidzianych w projekcie.

Oprawy szynowe 3F do domu

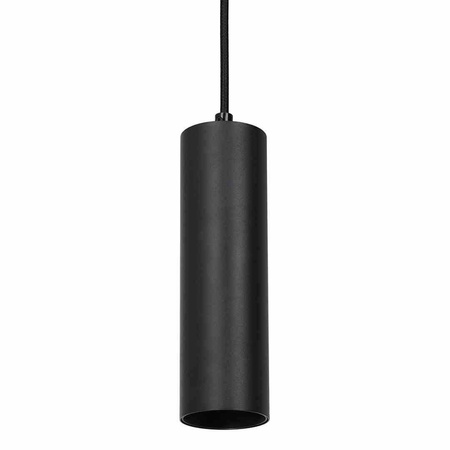

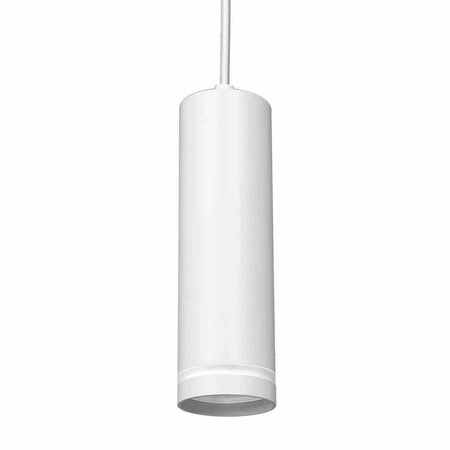

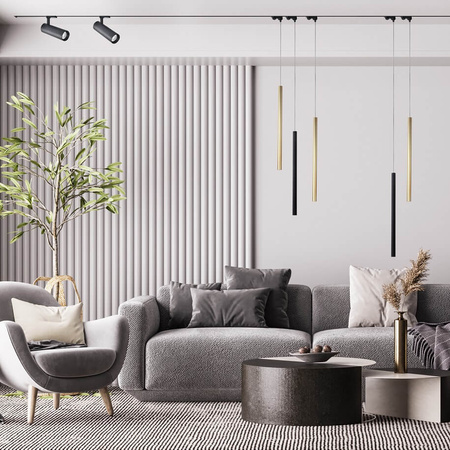

W salonie oprawy 3F mogą jednocześnie oświetlać strefę wypoczynkową, ścianę z obrazami i stół. W kuchni ułatwiają skierowanie światła na blat, wyspę oraz ciąg komunikacyjny, dlatego praktycznym uzupełnieniem projektu jest oświetlenie szynowe do kuchni. Nad stołem lub wyspą można zastosować także oświetlenie szynowe wiszące, o ile adapter jest zgodny z systemem 3F.

W łazience oprócz kompatybilności systemowej trzeba uwzględnić strefę montażu i wymagany stopień ochrony oprawy. Produkty z kategorii oświetlenie szynowe do łazienki należy dobierać do warunków wilgotności oraz obowiązujących wymagań instalacyjnych. Nie każda oprawa szynowa przeznaczona do wnętrz suchych może być użyta w takim miejscu.

Oprawy szynowe 3F do sklepów i lokali usługowych

System 3F sprawdza się w sklepach, showroomach, galeriach, biurach i lokalach usługowych, ponieważ pozwala zmieniać kierunek oraz grupowanie opraw wraz z układem ekspozycji. Reflektory mogą akcentować produkty, oprawy liniowe zapewniać światło ogólne, a modele szerokostrumieniowe doświetlać alejki i strefy obsługi.

W zastosowaniach komercyjnych szczególne znaczenie mają CRI, ograniczenie olśnienia, trwałość modułu LED oraz dostępność powtarzalnych modeli. Warto przewidzieć zapas mocy i możliwość rozbudowy systemu, ale liczbę opraw oraz obciążenie obwodów należy ustalić na podstawie danych technicznych i projektu elektrycznego.

Jak dopasować kolor i formę opraw do aranżacji

Kolor oprawy może stapiać się z sufitem albo stanowić wyraźny element kompozycji. Oświetlenie szynowe białe dobrze współgra z jasnym sufitem, natomiast oświetlenie szynowe czarne podkreśla techniczny, nowoczesny charakter wnętrza. W aranżacjach dekoracyjnych można wykorzystać również oświetlenie szynowe złote.

Cylindryczne reflektory są uniwersalne i łatwe do kierowania, oprawy liniowe dają spokojniejszy rytm, a lampy wiszące budują wyraźną strefę nad stołem lub ladą. Forma nie powinna jednak przesłaniać parametrów. Najpierw należy potwierdzić kompatybilność, rodzaj światła i sposób sterowania, a dopiero później dopasować kolor oraz kształt.

Najczęstsze błędy przy wyborze opraw do systemu 3F

Najczęstszy błąd to zakup oprawy 1F do szyny 3F albo założenie, że każdy adapter trójobwodowy pasuje do każdego szynoprzewodu. Problemy powodują także niedopasowany kąt świecenia, zbyt mały strumień, mieszanie różnych barw światła oraz wybór oprawy bez funkcji ściemniania do instalacji, która ma być regulowana.

Przed zamówieniem warto przygotować listę obejmującą standard szyny, liczbę obwodów, rodzaj adaptera, napięcie, moc, lumeny, barwę, CRI, kąt rozsyłu, kolor i funkcje sterowania. Nie należy też mylić systemu 230V 3F z rozwiązaniem niskonapięciowym, takim jak system magnetyczny Maxlight. Są to odrębne konstrukcje wymagające innych szyn, zasilania i opraw.
