Akcesoria do systemów szynowych 230 V 1F

Spis treści

• Czym są akcesoria do systemów szynowych 230 V 1F
• Jak działa jednoobwodowy system szynowy 1F
• Jakie akcesoria są potrzebne do kompletnego systemu szynowego
• Jak dobrać zasilanie do szynoprzewodu 1F
• Łączniki proste, L, T i X w systemach szynowych
• Jak sprawdzić kompatybilność akcesoriów z szyną i oprawami
• Akcesoria do systemów natynkowych, podtynkowych i zwieszanych
• Jak zaplanować przebieg szyn i miejsce zasilania
• Do czego służą adaptery, zaślepki i zawiesia
• Jak dobrać kolor akcesoriów do szyny i reflektorów
• Czy można rozbudować istniejący system szynowy 1F
• Najczęstsze błędy przy wyborze akcesoriów do szyn 1F
• FAQ – pytania i odpowiedzi

Czym są akcesoria do systemów szynowych 230 V 1F

Akcesoria do szynoprzewodów jednoobwodowych tworzą techniczne zaplecze całej instalacji. Odpowiadają za doprowadzenie zasilania, łączenie kolejnych odcinków, zmianę kierunku prowadzenia szyny, bezpieczne zakończenie profilu oraz dopasowanie sposobu montażu. Bez właściwie dobranych elementów nawet poprawnie wybrane oprawy nie utworzą kompletnego i estetycznego układu.

W kategorii należy rozróżnić części elektryczne, takie jak zasilania i łączniki przewodzące, od elementów montażowych i wykończeniowych, np. zawiesi, uchwytów czy zaślepek. Każdy z nich musi odpowiadać standardowi konkretnego systemu 1F.

Jak działa jednoobwodowy system szynowy 1F

System 1F pracuje na jednym obwodzie zasilanym napięciem sieciowym 230 V. Standardowo wszystkie oprawy umieszczone na danej szynie są włączane i wyłączane wspólnie jednym łącznikiem ściennym. Ich położenie oraz kierunek świecenia można natomiast zmieniać niezależnie, przesuwając lub obracając reflektory.

Rozwiązanie jednoobwodowe jest dobrym wyborem tam, gdzie liczy się prosty sposób sterowania i możliwość swobodnego rozmieszczenia punktów światła. Gdy potrzebne jest niezależne sterowanie kilkoma grupami opraw na jednej szynie, należy rozważyć inny typ systemu zamiast dobierać przypadkowe akcesoria do instalacji 1F.

Jakie akcesoria są potrzebne do kompletnego systemu szynowego

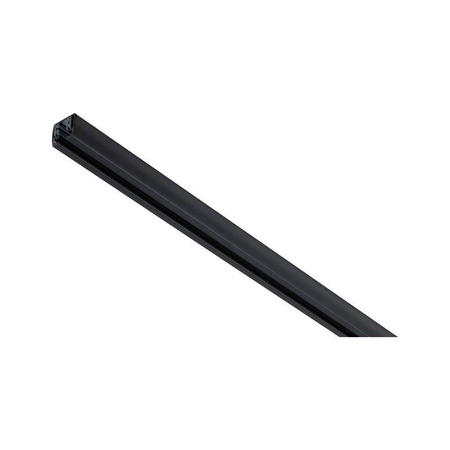

Podstawowy zestaw zwykle obejmuje szynę, element doprowadzający zasilanie, zaślepkę końcową oraz oprawy z kompatybilnymi adapterami. Jeżeli instalacja składa się z kilku odcinków, potrzebne będą również łączniki proste albo elementy zmieniające kierunek, np. L, T lub X. Przy montażu zwieszanym dochodzą zawiesia i akcesoria mocujące.

Najbezpieczniej rozpisać wszystkie odcinki na prostym planie i zaznaczyć miejsce przewodu zasilającego, narożniki, rozgałęzienia oraz końce szyn. Taka lista ogranicza ryzyko pominięcia drobnego, lecz niezbędnego elementu i pozwala od razu sprawdzić, czy każdy łącznik przewodzi zasilanie w oczekiwanym kierunku.

Jak dobrać zasilanie do szynoprzewodu 1F

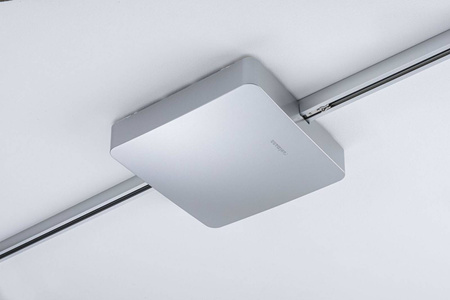

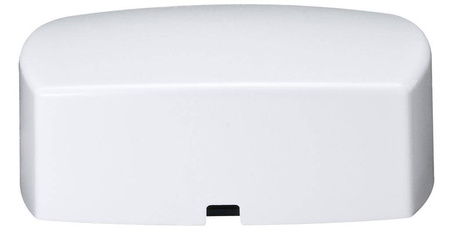

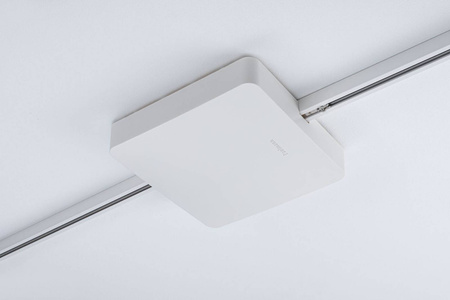

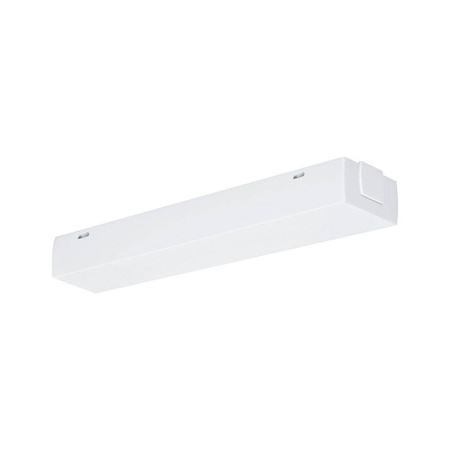

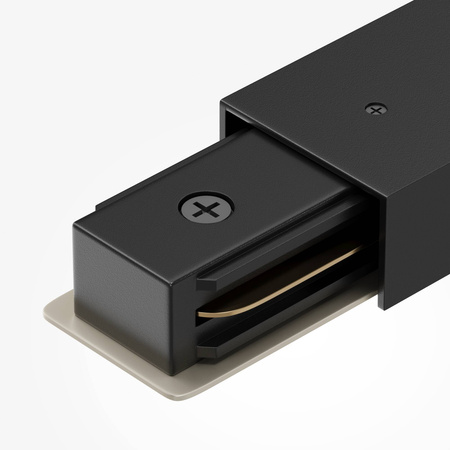

Zasilanie końcowe montuje się na początku lub końcu odcinka szyny, dlatego sprawdza się w prostych układach z przewodem doprowadzonym przy skrajnym punkcie instalacji. Zasilanie środkowe stosuje się wtedy, gdy przewody wychodzą w miejscu połączenia dwóch odcinków i energia ma być rozprowadzana w obu kierunkach. Dostępność konkretnych wariantów zależy od serii systemu.

Przy wyborze trzeba sprawdzić stronę wprowadzenia przewodu, orientację styków, kolor oraz zgodność z profilem. Parametry dopuszczalnego obciążenia należy odczytać z dokumentacji producenta szyny i zestawić z łączną mocą opraw oraz zabezpieczeniem obwodu. Podłączenie do stałej instalacji elektrycznej powinien wykonać elektryk z odpowiednimi kwalifikacjami.

Łączniki proste, L, T i X w systemach szynowych

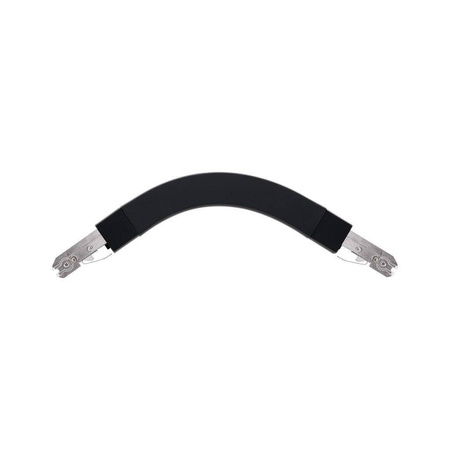

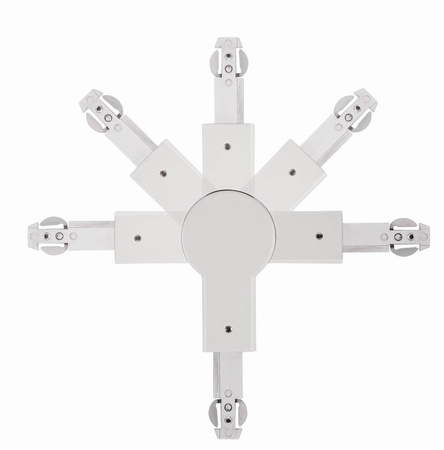

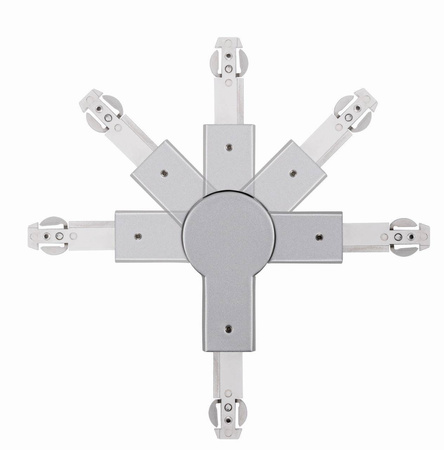

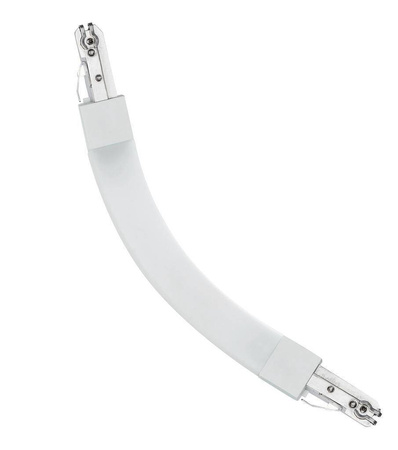

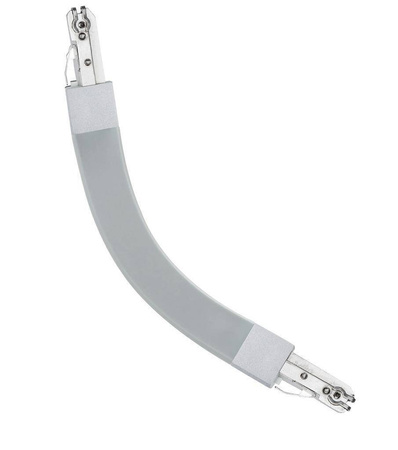

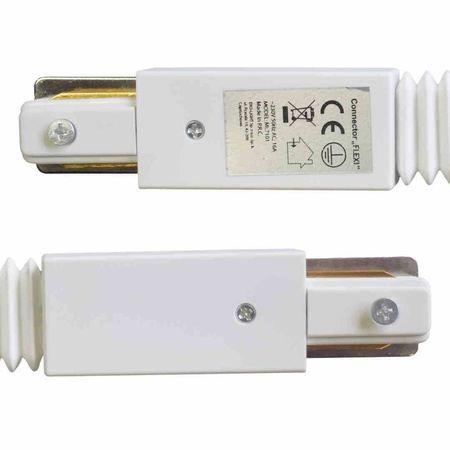

Łącznik prosty służy do przedłużenia szyny w jednej linii. Łącznik L pozwala wykonać narożnik, element T rozdziela instalację na trzy kierunki, a łącznik X umożliwia utworzenie skrzyżowania czterech odcinków. Łącznik elastyczny jest przydatny przy kątach innych niż typowe 90 stopni lub tam, gdzie geometria sufitu wymaga niestandardowego przejścia.

Nie każdy element o odpowiednim kształcie będzie pasował elektrycznie. W części systemów łączniki narożne i rozgałęziające mają określoną orientację styków albo wariant lewy i prawy. Przed zakupem warto odtworzyć układ widziany od strony sufitu i porównać go ze schematem producenta, zamiast dobierać część wyłącznie na podstawie wyglądu.

Jak sprawdzić kompatybilność akcesoriów z szyną i oprawami

O zgodności decydują nie tylko oznaczenia 1F i 230 V, lecz także szerokość profilu, układ styków, sposób blokowania adaptera i rozwiązania charakterystyczne dla danej serii. Akcesoria różnych producentów mogą wyglądać podobnie, ale nie muszą łączyć się mechanicznie ani elektrycznie.

Najpewniejszą metodą jest kompletowanie szyny, zasilania, łączników i adapterów w obrębie jednego kompatybilnego systemu. W przypadku rozbudowy istniejącej instalacji warto odczytać oznaczenie z profilu lub użytego adaptera i porównać je z kartą produktu. Nie należy zakładać, że akcesoria 1F będą pasować do systemów trójfazowych albo magnetycznych.

Akcesoria do systemów natynkowych, podtynkowych i zwieszanych

W systemie natynkowym profil mocuje się bezpośrednio do sufitu lub ściany, dlatego kluczowe są odpowiednie uchwyty, wkręty i miejsca wprowadzenia przewodu. Wersja podtynkowa wymaga profilu oraz elementów przeznaczonych do zabudowy, które pozwalają estetycznie połączyć szynę z płaszczyzną sufitu. Nie należy zastępować ich częściami z serii natynkowej bez potwierdzenia zgodności.

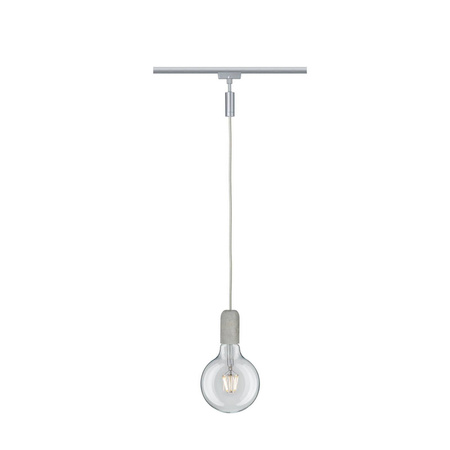

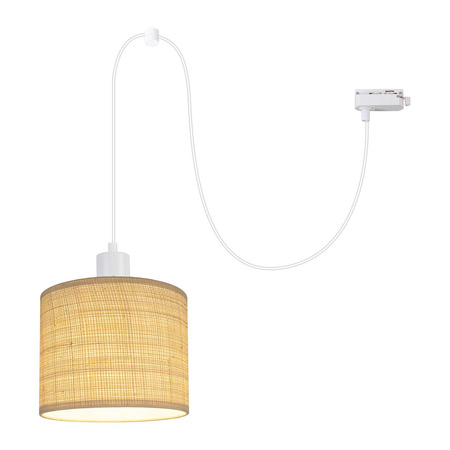

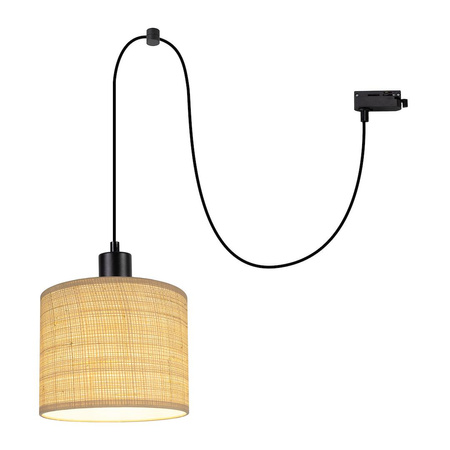

Przy wysokich pomieszczeniach lub nierównym stropie można zastosować oświetlenie szynowe wiszące. Taki układ wymaga zawiesi o odpowiedniej długości, stabilnych mocowań oraz przemyślanego doprowadzenia zasilania, aby profil pozostał wypoziomowany na całej długości.

Jak zaplanować przebieg szyn i miejsce zasilania

Projekt warto rozpocząć od funkcji światła, a nie od samego kształtu szyny. Najpierw należy zaznaczyć strefy robocze, komunikacyjne i dekoracyjne, potem określić pozycje opraw, a dopiero na końcu poprowadzić odcinki szyn oraz dobrać łączniki. Dzięki temu układ nie będzie przypadkową linią na suficie, lecz nośnikiem światła skierowanego tam, gdzie jest potrzebne.

W kuchni szczególnie ważne jest doświetlenie blatu, wyspy i stołu bez rzucania cienia przez osobę pracującą. Inspiracją do zaplanowania takich stref może być oświetlenie szynowe do kuchni. Już na etapie projektu trzeba uwzględnić położenie przewodów, długości dostępnych szyn, punkty cięcia dopuszczone przez producenta i miejsce na element zasilający.

Do czego służą adaptery, zaślepki i zawiesia

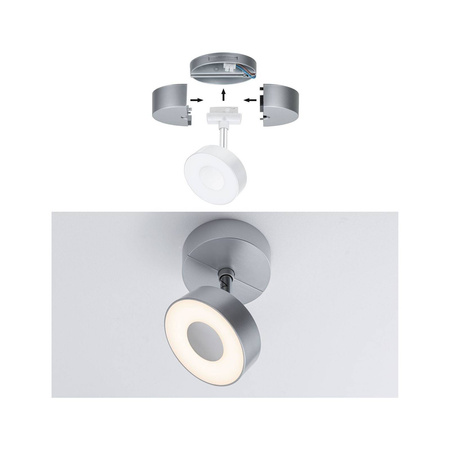

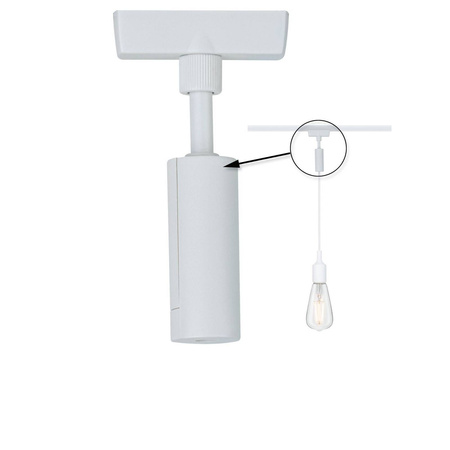

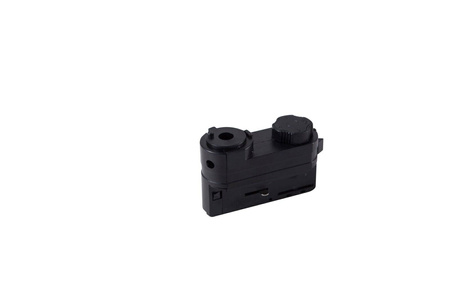

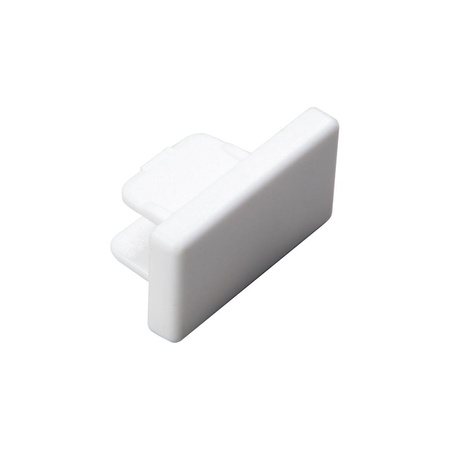

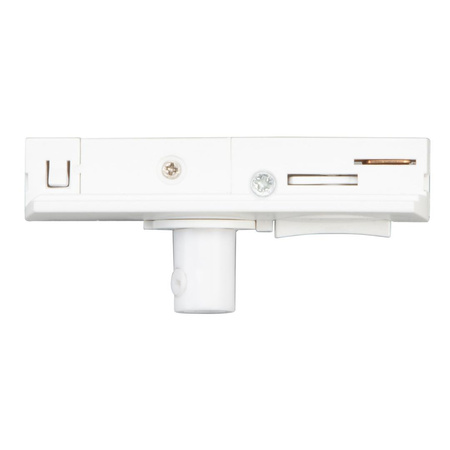

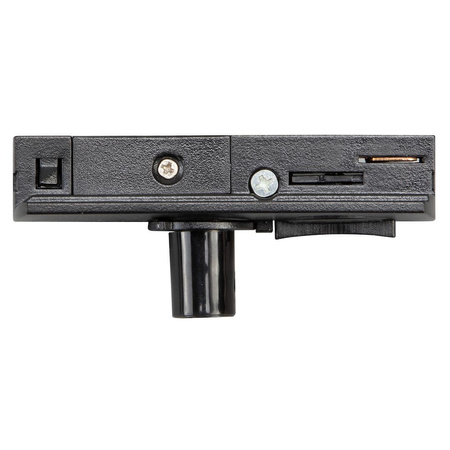

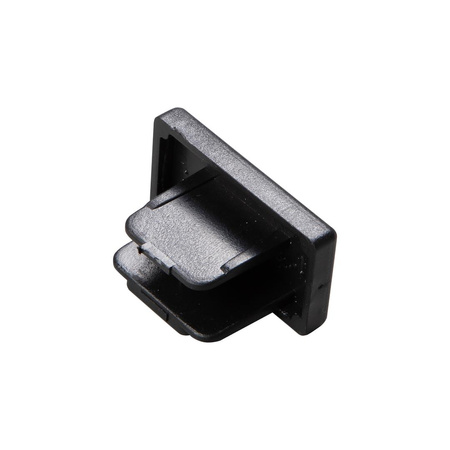

Adapter łączy oprawę z szynoprzewodem, przekazuje zasilanie i mechanicznie blokuje reflektor w wybranym miejscu. Musi odpowiadać standardowi szyny oraz masie oprawy. Zaślepka zamyka odsłonięty koniec profilu, poprawia estetykę i ogranicza dostęp do wnętrza szyny, dlatego nie powinna być traktowana jako opcjonalny detal.

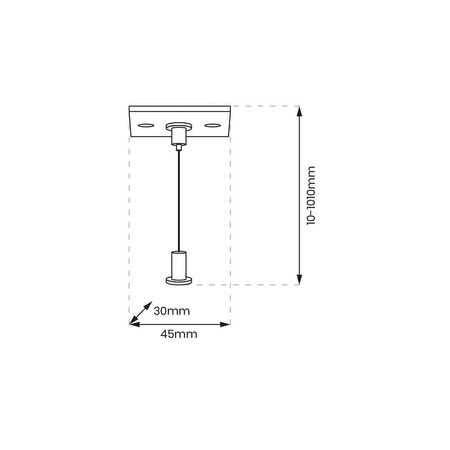

Zawiesia służą do opuszczenia szyny poniżej stropu. Ich liczba i rozstaw powinny wynikać z długości profilu, ciężaru opraw oraz wytycznych producenta. W rozbudowanych układach potrzebne mogą być także dodatkowe uchwyty stabilizujące i elementy maskujące przewód zasilający.

Jak dobrać kolor akcesoriów do szyny i reflektorów

Łączniki, zasilania i zaślepki najlepiej dopasować kolorystycznie do profilu, ponieważ pozostają widoczne na suficie. Oświetlenie szynowe czarne tworzy wyrazisty kontur i dobrze podkreśla nowoczesne, industrialne aranżacje, natomiast oświetlenie szynowe białe łatwiej wtapia się w jasną powierzchnię sufitu.

W aranżacjach dekoracyjnych można wykorzystać także oświetlenie szynowe złote. Ważniejsza od samego koloru pozostaje jednak zgodność techniczna. Elementu z innej serii nie należy wybierać tylko dlatego, że ma podobne wykończenie.

Czy można rozbudować istniejący system szynowy 1F

System jednoobwodowy można zwykle wydłużyć, zmienić jego przebieg lub uzupełnić o kolejne oprawy, o ile producent dopuszcza taką konfigurację i są dostępne zgodne elementy. Rozbudowa może wymagać łącznika prostego, narożnego lub rozgałęziającego, dodatkowych mocowań oraz nowej zaślepki końcowej.

Przed zmianą należy sprawdzić łączną moc wszystkich opraw, dopuszczalne obciążenie szyny i akcesoriów oraz stan istniejących połączeń. W salonie możliwość przesuwania reflektorów ułatwia reagowanie na zmianę ustawienia mebli czy ekspozycji dekoracji, dlatego oświetlenie szynowe do salonu warto projektować z zapasem miejsca na późniejsze modyfikacje.

Najczęstsze błędy przy wyborze akcesoriów do szyn 1F

Najczęstszy błąd to łączenie części podobnych wizualnie, ale należących do różnych standardów lub serii. Problemy powoduje także pomylenie systemu 1F z 3F, wybór niewłaściwej orientacji łącznika L lub T, brak zaślepki, niedopasowanie sposobu montażu oraz nieuwzględnienie miejsca, z którego wychodzą przewody zasilające.

Drugim źródłem pomyłek jest zakup bez planu całej instalacji. Przed złożeniem zamówienia warto policzyć odcinki, narożniki, rozgałęzienia, punkty mocowania i oprawy, a następnie sprawdzić wszystkie symbole serii. Pozwala to uniknąć sytuacji, w której pojedynczy brakujący element uniemożliwia uruchomienie kompletnego układu.
