Akcesoria do systemów szynowych trójobwodowych

( ilość produktów: 571 )

Akcesoria do systemu szynowego 230V trójobwodowego 3F pozwalają zasilić, połączyć, zakończyć i zamontować wieloobwodową instalację oświetleniową. W kategorii znajdują się między innymi zasilania, łączniki proste i kątowe, elementy T i X, adaptery, zaślepki, zawiesia oraz uchwyty montażowe. Dobierając części, trzeba uwzględnić serię szyny, sposób montażu, przebieg przewodu ochronnego i planowany podział opraw na trzy niezależnie sterowane grupy. Punktem wyjścia mogą być kompletne systemy szynowe, a funkcjonalne oświetlenie uzupełnią reflektory na szynie. Przy ciemnym suficie warto dopasować również oświetlenie szynowe czarne, aby szyna, adaptery i łączniki tworzyły spójną całość.

Czym są akcesoria do systemu szynowego 230V 3F

Akcesoria do trójobwodowego systemu szynowego 230V obejmują elementy potrzebne do zasilenia, łączenia, zakończenia i zamocowania szynoprzewodów. Odpowiadają także za prawidłowe osadzenie reflektorów, opraw wiszących oraz innych źródeł światła wyposażonych w kompatybilny adapter 3F.

Do tej grupy należą między innymi zasilania początkowe i środkowe, łączniki proste, narożne, T i X, łączniki elastyczne, adaptery, zaślepki, uchwyty sufitowe oraz zestawy do podwieszania. Każdy element powinien być dopasowany do konkretnej rodziny szyn, ponieważ samo oznaczenie 3F nie gwarantuje pełnej zgodności mechanicznej i elektrycznej.

Jak działa trójobwodowy system szynowy 3F

System trójobwodowy pozwala podzielić oprawy zamontowane na jednej szynie na trzy niezależnie sterowane grupy. Za pomocą ustawienia adaptera każdą lampę można przypisać do wybranego obwodu, a następnie włączać poszczególne grupy zależnie od potrzeb użytkownika.

Takie rozwiązanie umożliwia oddzielne sterowanie światłem ogólnym, roboczym i akcentującym bez prowadzenia kilku osobnych szyn. Jest szczególnie użyteczne w pomieszczeniach, w których układ ekspozycji lub funkcje poszczególnych stref mogą się zmieniać.

Jak skompletować system szynowy 3F

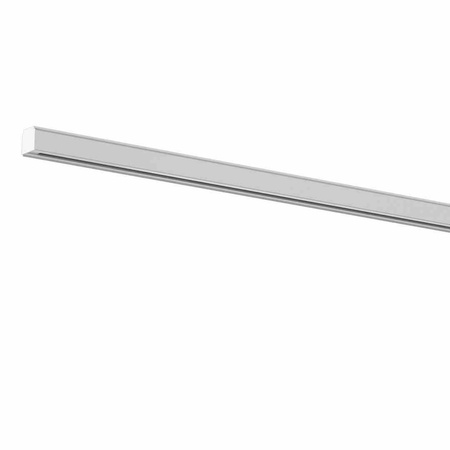

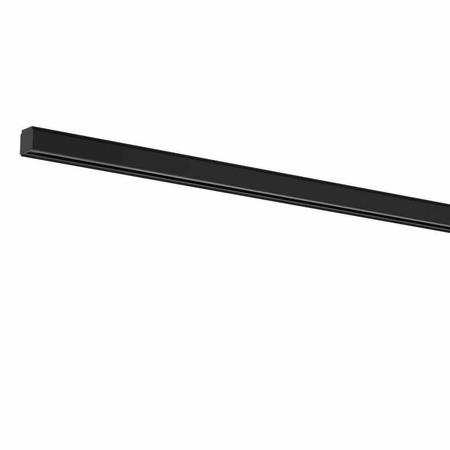

Podstawowy prosty układ wymaga szyny, elementu zasilającego, zaślepki końcowej oraz opraw z odpowiednimi adapterami. Jeżeli instalacja ma zmieniać kierunek, rozdzielać się lub tworzyć zamknięty układ, potrzebne będą również właściwie dobrane łączniki.

Przed zakupem warto przygotować rzut sufitu i zaznaczyć na nim miejsce doprowadzenia przewodów, długości odcinków, kierunki skrętów oraz położenie lamp. Pozwala to określić liczbę zasileń, łączników, zaślepek, uchwytów i elementów montażowych bez zamawiania przypadkowych części.

Zasilanie początkowe i środkowe do szynoprzewodu 3F

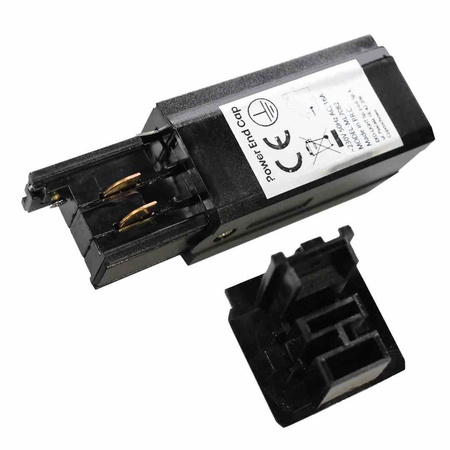

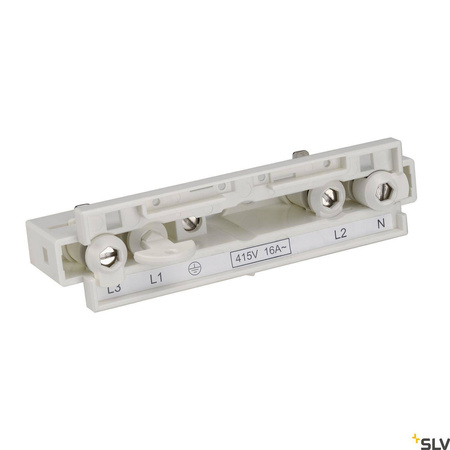

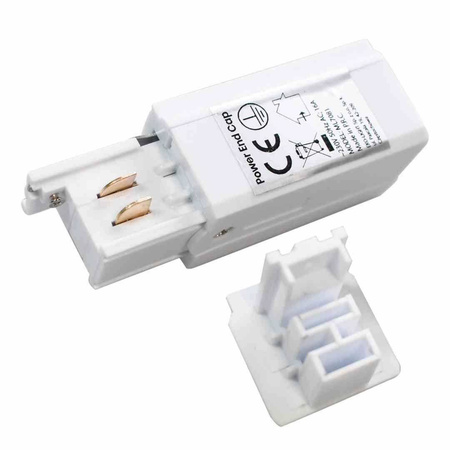

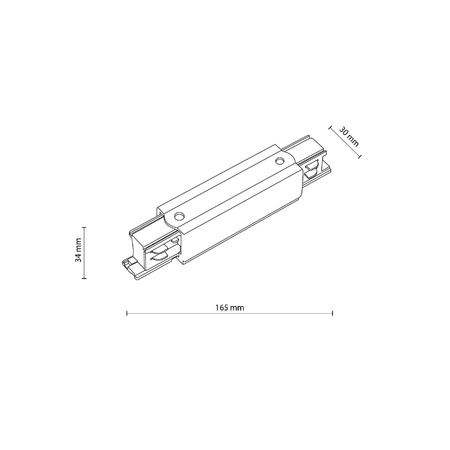

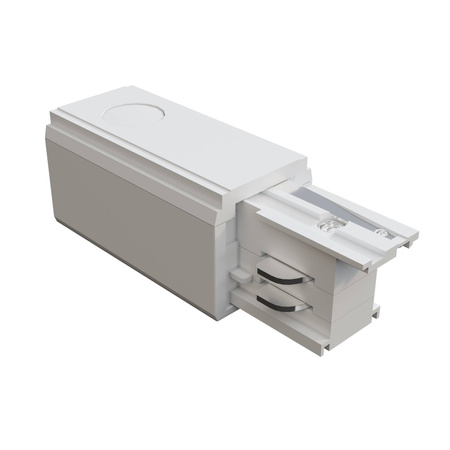

Zasilanie początkowe montuje się na końcu pierwszego odcinka szyny i stosuje wtedy, gdy przewody instalacyjne są doprowadzone do początku zaplanowanej trasy. Zasilanie środkowe umożliwia doprowadzenie energii pomiędzy dwoma odcinkami lub w wybranym miejscu rozbudowanego układu.

Element zasilający trzeba dobrać nie tylko do sposobu doprowadzenia przewodów, lecz także do orientacji szyny i położenia przewodu ochronnego. W niektórych systemach występują warianty lewe i prawe, dlatego przed zamówieniem należy porównać schemat producenta z planowanym kierunkiem prowadzenia instalacji.

Łączniki proste, narożne, T i X do szyn 3F

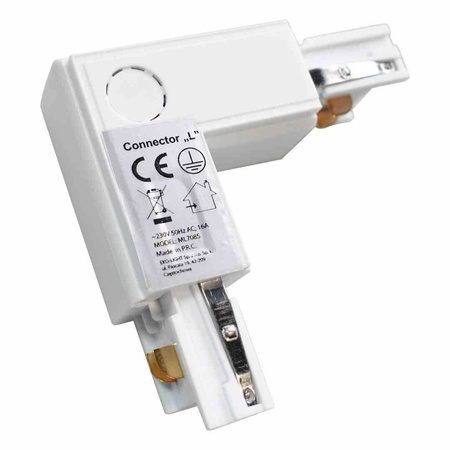

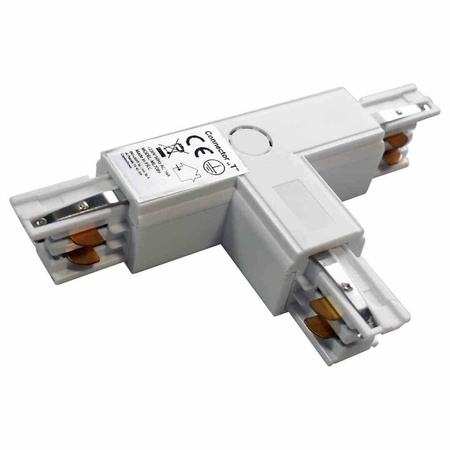

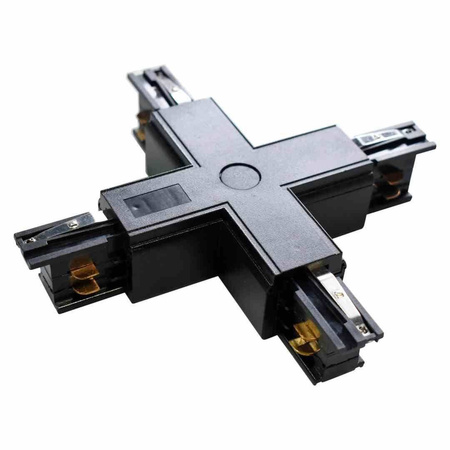

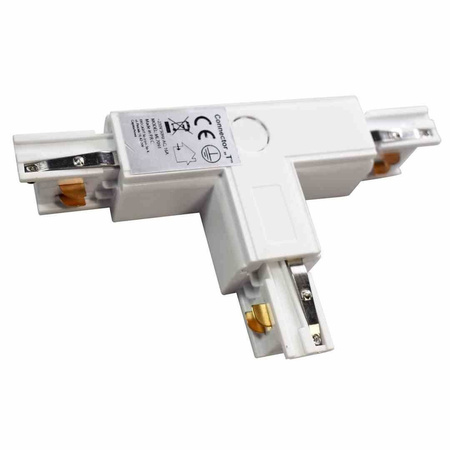

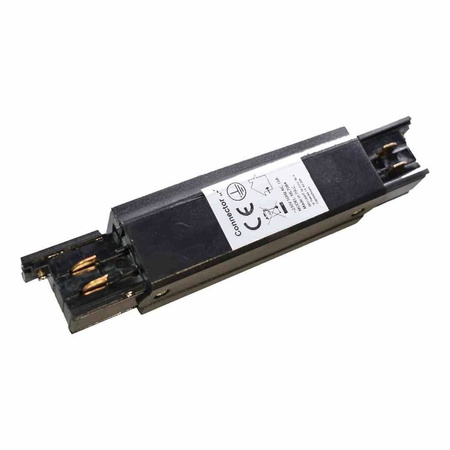

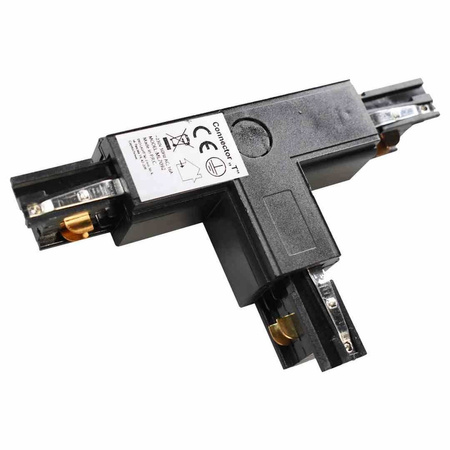

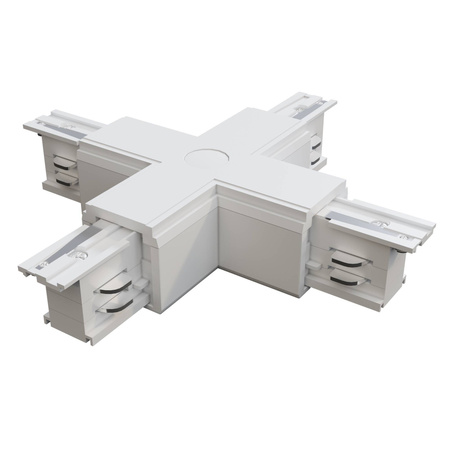

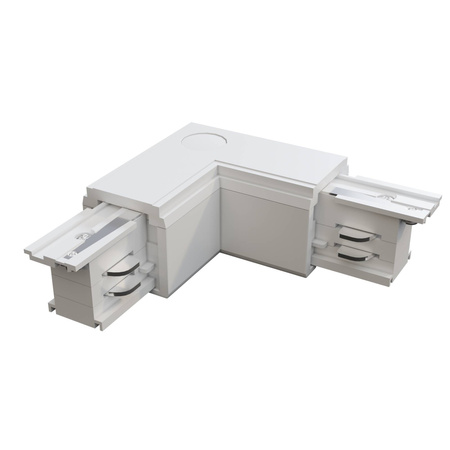

Łącznik prosty służy do przedłużenia instalacji w jednej linii. Łącznik narożny L umożliwia wykonanie skrętu pod kątem prostym, natomiast elementy T i X pozwalają tworzyć rozgałęzienia prowadzące światło w kilku kierunkach.

W przypadku łączników narożnych i rozgałęziających ważny jest przebieg torów elektrycznych oraz przewodu ochronnego. Wariant lewy lub prawy nie jest wyłącznie kwestią wyglądu, lecz wynika z orientacji elementu względem szyn. Błędnie dobrany łącznik może uniemożliwić złożenie zaplanowanego układu.

Kiedy zastosować elastyczny łącznik do systemu szynowego

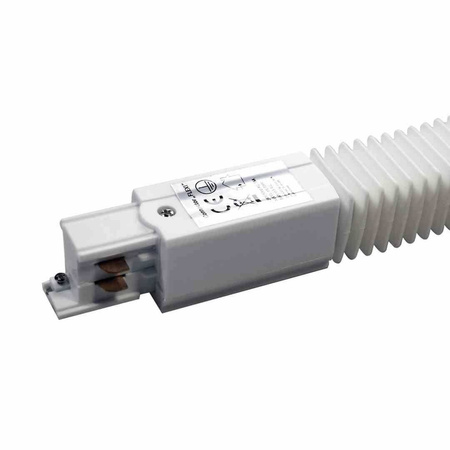

Łącznik elastyczny sprawdza się wtedy, gdy szyny mają zostać połączone pod kątem innym niż prosty albo konstrukcja sufitu utrudnia zastosowanie standardowego elementu L. Pozwala prowadzić instalację po nieregularnym obrysie, omijać przeszkody lub łączyć odcinki znajdujące się na różnych płaszczyznach.

Elastyczny element nie powinien zastępować właściwego zaplanowania całego układu. Należy sprawdzić dopuszczalny zakres ugięcia, sposób mocowania oraz zgodność ze stosowaną serią szyn, aby połączenie pozostało stabilne mechanicznie i zachowało ciągłość wszystkich obwodów.

Adaptery do reflektorów i lamp wiszących

Adapter 3F łączy oprawę z szynoprzewodem i umożliwia przypisanie jej do wybranego obwodu. W przypadku gotowych reflektorów adapter najczęściej stanowi integralną część lampy. Przy montowaniu innych opraw trzeba zastosować element przeznaczony do konkretnego systemu oraz dostosowany do konstrukcji i ciężaru lampy.

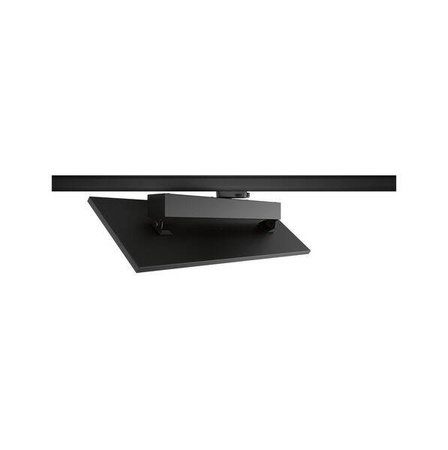

Do oświetlenia ekspozycyjnego często wybierane są reflektory LED, ponieważ pozwalają precyzyjnie ustawiać kierunek padania światła i łatwo zmieniać ich położenie na szynie. Przed montażem lampy wiszącej należy dodatkowo sprawdzić dopuszczalne obciążenie adaptera i sposób mechanicznego podwieszenia oprawy.

Jak sprawdzić kompatybilność akcesoriów z szyną 3F

Akcesoria należy dobierać według producenta, serii i oznaczenia systemowego. Dwa elementy opisane jako trójobwodowe mogą różnić się profilem, rozmieszczeniem styków, szerokością prowadnic, sposobem blokowania adaptera lub położeniem przewodu ochronnego.

Najbezpieczniejszym rozwiązaniem jest kompletowanie szyn, zasileń, łączników i adapterów w ramach jednej kompatybilnej rodziny. Łączenie części różnych marek jest uzasadnione tylko wtedy, gdy producent jednoznacznie potwierdza ich zgodność. Dopasowania nie należy oceniać wyłącznie na podstawie wyglądu produktu.

Akcesoria do montażu natynkowego, podtynkowego i zawieszanego

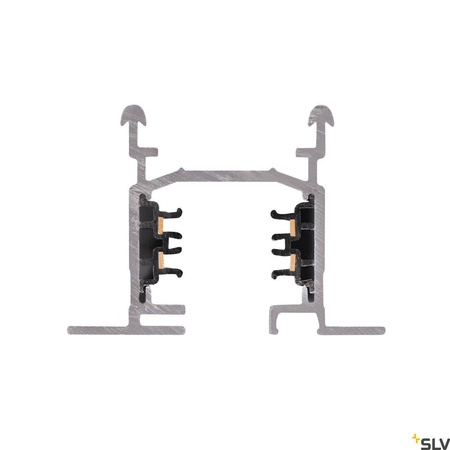

Szyny natynkowe mocuje się bezpośrednio do sufitu lub innego stabilnego podłoża za pomocą odpowiednich uchwytów i elementów montażowych. W przypadku instalacji wpuszczanej potrzebne są profile oraz akcesoria przeznaczone do zabudowy, dlatego oświetlenie szynowe podtynkowe powinno być uwzględnione już podczas wykonywania sufitu.

Przy wysokich pomieszczeniach lub stropach technicznych można zastosować oświetlenie szynowe wiszące. Taki układ wymaga zawiesi o odpowiedniej długości, stabilnych punktów mocowania i właściwego doprowadzenia zasilania. Rozstaw uchwytów oraz maksymalne obciążenie należy przyjąć zgodnie z dokumentacją wybranego systemu.

Jak zaplanować trzy obwody oświetlenia na jednej szynie

Podział na trzy obwody warto zaplanować według funkcji światła. Pierwsza grupa może odpowiadać za oświetlenie ogólne, druga za doświetlenie stołu, blatu lub ekspozycji, a trzecia za światło dekoracyjne i akcentujące. Dzięki temu użytkownik nie musi uruchamiać wszystkich lamp jednocześnie.

W przypadku oświetlenia szynowego do kuchni osobno można sterować światłem nad blatem, wyspą i strefą komunikacyjną. Z kolei oświetlenie szynowe do salonu może niezależnie oświetlać część wypoczynkową, stół oraz obrazy lub dekoracje. Przy planowaniu trzeba uwzględnić łączną moc opraw przypisanych do każdego obwodu.

Jak dobrać kolor akcesoriów do systemu szynowego

Kolor zasileń, łączników, adapterów i zaślepek najlepiej dopasować do barwy szynoprzewodu. Jednolite wykończenie ogranicza widoczność połączeń i sprawia, że rozbudowana instalacja wygląda jak spójna konstrukcja, a nie zestaw przypadkowo połączonych części.

Na jasnych sufitach dyskretny efekt zapewnia oświetlenie szynowe białe. Czarne elementy mocniej zaznaczają geometrię instalacji i dobrze współgrają z wnętrzami loftowymi, nowoczesnymi oraz ekspozycyjnymi. Kolor nie wpływa na zasadę działania systemu, ale części nadal muszą pochodzić z kompatybilnej serii.

Gdzie sprawdza się system szynowy trójobwodowy

System 3F jest często stosowany w sklepach, salonach sprzedaży, galeriach, biurach, restauracjach i showroomach. Możliwość przesuwania opraw oraz przypisywania ich do różnych obwodów ułatwia dostosowanie światła do zmieniającej się ekspozycji, ustawienia mebli lub sposobu użytkowania przestrzeni.

Rozwiązanie sprawdza się także w dużych kuchniach, salonach, korytarzach i domowych pracowniach. Jest szczególnie funkcjonalne tam, gdzie jeden ciąg szyn ma obsługiwać kilka stref, a kierunek i intensywność oświetlenia powinny być łatwe do zmiany bez przebudowy całej instalacji.

Najczęstsze błędy przy wyborze akcesoriów do szyn 3F

Najczęstszym błędem jest założenie, że wszystkie szyny, łączniki i adaptery oznaczone jako 3F są uniwersalne. Problemy powoduje również zamówienie niewłaściwej orientacji łącznika L, T lub zasilania, brak zaślepek końcowych oraz pominięcie akcesoriów potrzebnych do podwieszenia albo zabudowy szyny.

Przed zakupem należy także sprawdzić liczbę odcinków, miejsca rozgałęzień, sposób doprowadzenia przewodów i ciężar planowanych opraw. Warto unikać kompletowania instalacji bez rysunku technicznego, ponieważ nawet niewielka zmiana kierunku szyny może wymagać innego wariantu łącznika.

Montaż i bezpieczeństwo instalacji szynowej 230V

System szynowy 230V jest częścią instalacji elektrycznej, dlatego jego podłączenie powinno zostać wykonane przez osobę posiadającą odpowiednie kwalifikacje. Przed rozpoczęciem montażu trzeba odłączyć napięcie, sprawdzić sposób prowadzenia przewodów oraz zastosować zabezpieczenia właściwe dla projektowanego obciążenia.

Instalator powinien zweryfikować ciągłość przewodu ochronnego, poprawność połączeń wszystkich obwodów, stabilność mocowań oraz prawidłowe osadzenie adapterów. Dopiero po wykonaniu niezbędnych pomiarów można bezpiecznie uruchomić system i przypisać oprawy do poszczególnych grup sterowania.

FAQ Akcesoria do systemu szynowego 230V trójobwodowego 3F

Podstawowy układ wymaga szyny, zasilania, zaślepki końcowej oraz opraw wyposażonych w kompatybilne adaptery 3F. Przy bardziej rozbudowanej trasie potrzebne będą także łączniki proste, narożne, T, X lub elastyczne. Sposób montażu może dodatkowo wymagać uchwytów, zawiesi albo profili do zabudowy.
Nie należy zakładać, że wszystkie akcesoria oznaczone jako 3F są wzajemnie kompatybilne. Poszczególne systemy mogą różnić się wymiarami profilu, rozmieszczeniem styków, sposobem blokowania oraz położeniem przewodu ochronnego. Najbezpieczniej kompletować elementy w ramach jednej rodziny produktowej.
W nazwie systemów oświetleniowych oznaczenie 3F najczęściej odnosi się do trzech niezależnie sterowanych obwodów dostępnych w jednej szynie. Nie oznacza to automatycznie, że każda instalacja musi być zasilana jak typowy odbiornik trójfazowy. Sposób podłączenia powinien wynikać ze schematu producenta i projektu instalacji.
Zasilanie początkowe umieszcza się na końcu pierwszego odcinka szyny, gdy przewody są doprowadzone do początku instalacji. Zasilanie środkowe stosuje się w miejscu łączenia odcinków lub wtedy, gdy przewody wychodzą z sufitu pośrodku planowanej trasy. Oba elementy muszą pasować do orientacji konkretnego systemu.
Wariant należy dobrać na podstawie kierunku skrętu oraz położenia przewodu ochronnego w szynie. Pomocny jest rzut instalacji widziany od strony sufitu i schemat producenta pokazujący orientację torów. Określenia lewy i prawy nie odnoszą się wyłącznie do wyglądu łącznika.
Reflektora z adapterem przeznaczonym do systemu jednofazowego nie należy montować bezpośrednio na szynie 3F. Oprawa musi być wyposażona w adapter zgodny z profilem i układem styków systemu trójobwodowego. Wymiana adaptera jest możliwa tylko wtedy, gdy dopuszcza ją konstrukcja oprawy i zalecenia producenta.
Tak, jeżeli zastosowany zostanie kompatybilny adapter przeznaczony do opraw wiszących. Trzeba sprawdzić dopuszczalne obciążenie adaptera, sposób odciążenia przewodu oraz masę lampy. Ciężkich opraw nie należy zawieszać wyłącznie na elemencie elektrycznym bez przewidzianego zabezpieczenia mechanicznego.
Tak. Oprawy można przypisać za pomocą adapterów do jednego z trzech dostępnych obwodów. Po prawidłowym wykonaniu instalacji każda grupa może być sterowana niezależnie. Sposób sterowania i podłączenia powinien zostać zaplanowany przed montażem zasileń oraz szyn.
Kolor elementów nie zmienia zasady działania systemu, dlatego technicznie możliwe jest połączenie różnych wykończeń, o ile wszystkie części są kompatybilne. Ze względów estetycznych najczęściej stosuje się jednak szyny, zasilania, łączniki, adaptery i zaślepki w tym samym kolorze.
Podłączenie systemu do instalacji 230V powinno zostać wykonane przez osobę posiadającą odpowiednie kwalifikacje elektryczne. Instalator powinien sprawdzić schemat producenta, zabezpieczenia, ciągłość przewodu ochronnego, obciążenie obwodów oraz poprawność wszystkich połączeń przed uruchomieniem oświetlenia.
